Оптический кабель технологии DSX Lightpack (аналог ОКЦ – кабель с центральной трубкой)
Содержание:

В конце 90-х годов компания Lucent разработала новый тип оптического кабеля DSX, в котором применила новую компактную упаковку волокон, дав ей название Lightpack (аналог производства завода «Еврокабель»-кабель с центральной трубкой для прокладки в канализацию ОКЦ). Внешний оптический кабель DSX Lightpack® содержит многомодовые (62.5 и 50 мкм), одномодовые 8.3 мкм оптические волокна. По запросу возможны варианты с волокнами смешанного типа. Металлическая оболочка обеспечивает защиту от грызунов и ударов молний. Внешняя оболочка изготовлена из высокоплотного полиэтилена, нефтехимически устойчивого и обеспечивающего защиту окружающей среды. Кабель DSX Lightpack® может быть использован в подземных коллекторах, уложен непосредственно в землю либо подвешен в воздухе. Он удовлетворяет или превышает требования стандартов ANSI-FDDI, EIA/TIA 568B, ISO/IEC IS11801.

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Максимальная длина	6 км
Минимальный радиус изгиба кабеля (установка)	20 диаметров
Минимальный радиус изгиба кабеля (в работе)	10 диаметров
Максимальное усилие натяжения	275 кг
Рабочий диапазон температур	-40оС до 70оС
ХАРАКТЕРИСТИКИ DSX LIGHTPACK
Код продукта	Название	Кол-во жил	Цвет	Вес кг/км	Внеш. диаметр мм
Одномодовый кабель внешней разводки 4DSX Lightpack® технологии Depressed SM
700012230	4DSX-012-BXD	12	черный	130	11,4

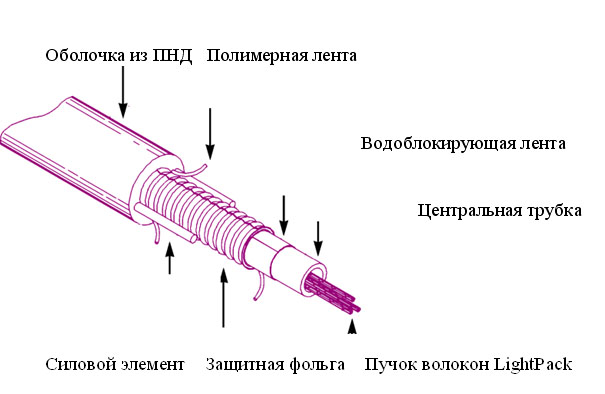

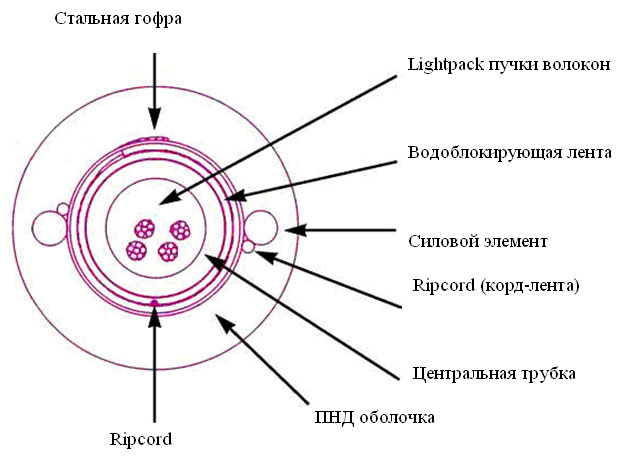

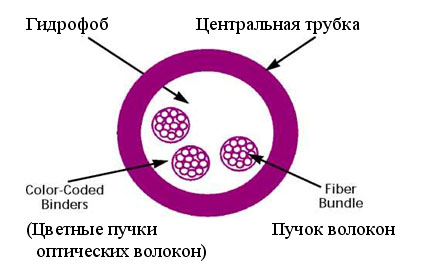

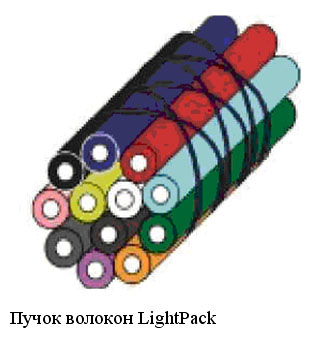

Один пучок Lightpack состоит из 4-12 волокон, связанные спирально двумя нитями. Пластиковая центральная трубка заполнена гидрофобным наполнителем. В ней могут находиться до 8 пучков волокон, то есть до 96 волокон. Каждое волокно промаркировано отдельным цветом в пучке.

Основное преимущество кабеля – более компактная технология упаковки волокон, что позволяет уменьшить диаметр кабеля и его массу. Боковые силовые элементы позволили позиционировать данный кабель как подвесной самонесущий, но с небольшими длинами подвеса. Таким образом, по основным параметрам, данная конструкция кабеля близка к современным конструкциям оптических кабелей с центральной трубкой для канализации с возможностью подвеса.

Основная маркировка кабеля показана на примере одномодового кабеля внешней прокладки Lightpack®: 4DSX-0,32-24-BXC, где: 4DSX – марка кабеля, 0,32 – величина оптического затухания 24 – общее число волокон BXC – одномодовое волокно / BXD – многомодовое волокно.
